双色玻璃板液位计
产品参数型号说明UB亚峰玻璃板液位计类别省略考克式 3T 三通式D大通经显示分类s1单色 s2
概述：
双色玻璃板液位计的双色显示是通过根据光线在不同介质中的反射性和折射性来实现的，并借助滤色片，使这种特性呈某种颜色，从而达到外观液相呈绿色（或本色），气相呈红色，即双色显示，气液界面极为清晰。
| 测量范围 | （法兰中心距L）：500mm，800mm，1100mm，1400m，1700mm或按用户要求； | 可视范围 | H=L-260； |
| 液面计公称压力 | ≤4.0 MPa | 工作温度 | -20～+250℃ |
| 针阀自动关闭压力 | ≥0.3MPa | 接液材质 | 20、304、316或按用户要求 |
| 非接液材质 | 碳钢 | 伴热蒸汽夹套接头 | R3/8（外螺纹）或按用户要求 |
| 伴热蒸汽压力 | ≤1 MPa | 连接法兰 | HG/T20592-2009，HG/T20615-2009或按用户要求 |

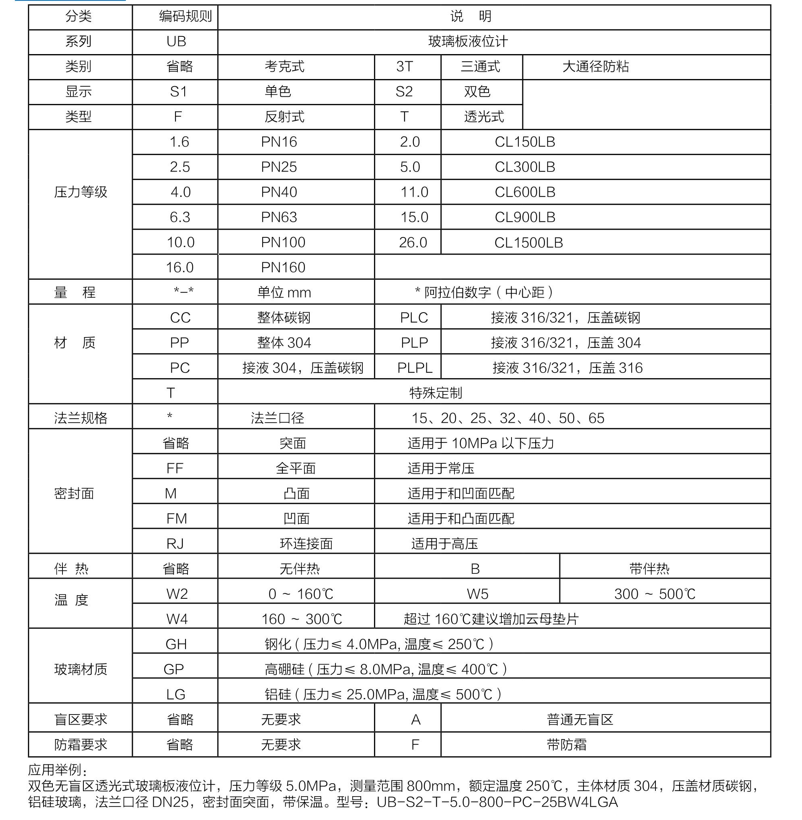

| 产品参数 | ||||
| 型号 | 说明 | |||
| UB | 亚峰玻璃板液位计 | |||
| 类别 | 省略 | 考克式 | 3T | 三通式 |
| D | 大通经 | |||
| 显示分类 | s1 | 单色 | s2 | 双色 |
| 类 型 | F | 反射式 | T | 透射式 |
| 压力等级（MPa) | 1.6 | PN1.6 | 6.3 | PN6.3 |
| 2 | CL150LB | 10 | PN10.0 | |
| 2.5 | PN2.5 | 11 | CL600LB | |
| 4 | PN4.0 | 15 | CL900LB | |
| 5 | CL300LB | 16 | PN16.0 | |
| 量程 | 量程mm | |||
| 材质 | CC | 整体碳钢 | ||
| PP | 整体 304 | |||
| PC | 接液 304，压盖碳钢 | |||
| PLC | 接液 316/321，压盖碳钢 | |||
| PLP | 接液 316/321，压盖 304 | |||
| PLPL | 接液 316/321，压盖 316 | |||
| 法兰规格 | 15 | DN15 | 40 | DN40 |
| 20 | DN20 | 50 | DN50 | |
| 25 | DN25 | 65 | DN65 | |
| 32 | DN32 | FF | 全平面 | |
| 法兰密封面 | 省略 | 突面 | RJ | 环连接面 |
| M | 凸面 | |||
| FM | 凹面 | |||
| 保温 | 省略 | 无 | ||
| B | 带 | |||
| 温度 | W2 | 0-250 | ||
| W4 | 0-400 | |||
| W5 | 0-500 | |||
| 玻璃材质 | GH | 钢化 ( 压力≤ 4.0MPa, 温度≤ 250℃） | ||
| GP | 高硼硅 ( 压力≤ 8.0MPa, 温度≤ 400℃） | |||
| LG1 | 铝硅 1( 压力≤ 16.0MPa, 温度≤ 500℃） | |||
| LG2 | 铝硅 2( 压力≤ 20.0MPa, 温度≤ 500℃） | |||
| LG3 | 铝硅 3( 压力≤ 25.0MPa, 温度≤ 500℃） | |||
| 盲区要求 | 省略 | 无 | ||
| A | 普通无盲区 | |||
| B | 单列交错 | |||
| S | 双列交错 | |||
| 防霜 | 省略 | 无 | ||
| F | 带防霜 | |||
| 介质名称： | 接液材质： | ||
| 液表位号： | 法兰规格： | ||
| 量程： | 法兰材质： | ||
| 压力： | 密封面： | ||
| 连接方式： | 连接规格： |
