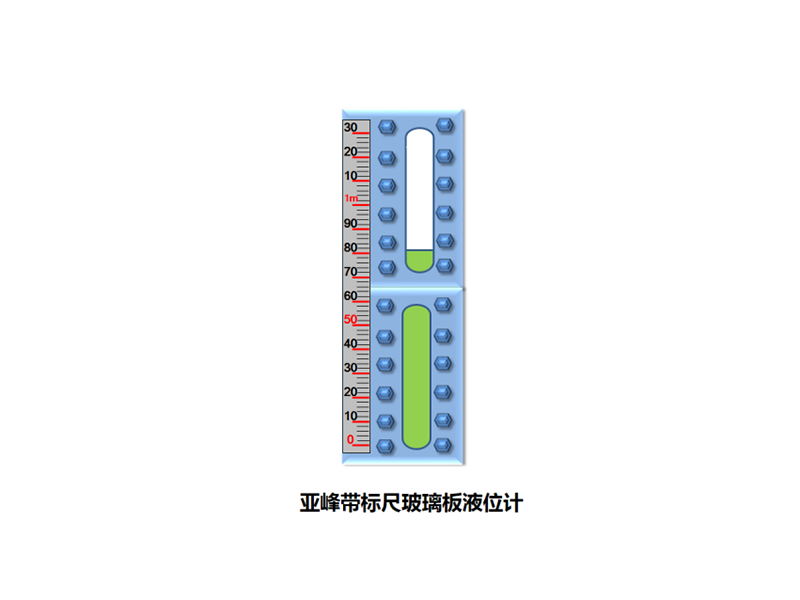

UB-D大通径玻璃板液位计
概述：UB系列玻璃板液位计是根据连通器原理生产的现场指示仪表，该仪表将容器内介质引入仪表内部，并通过透明玻璃读出液位的实际高度。仪表上下阀内装有安全钢珠，当玻璃板意外损坏时，钢珠在容器内压力的作用下，自动关闭液体流动的通道，以免液体过多外泄。UB-D型大通径玻璃板液位计是专为石油化工装置中较粘稠介质的液位测量而设计制造的。该系列玻璃板主体采用大通径管体生产制造，具有测量范围大，口径大，
概述：UB系列玻璃板液位计是根据连通器原理生产的现场指示仪表，该仪表将容器内介质引入仪表内部，并通过透明玻璃读出液位的实际高度。仪表上下阀内装有安全钢珠，当玻璃板意外损坏时，钢珠在容器内压力的作用下，自动关闭液体流动的通道，以免液体过多外泄。
UB-D型大通径玻璃板液位计是专为石油化工装置中较粘稠介质的液位测量而设计制造的。该系列玻璃板主体采用大通径管体生产制造，具有测量范围大，口径大，流速快，不堵塞，两端无盲区，安装不易变形等特点，主要用于石油化工装置中的非结晶介质的液位就地指示，特别适用于易结晶及较粘稠介质的液位测量。
| 可视范围 | H=L-260 | 液面计公称压力 | ≤6.3 MPa |
| 工作温度 | -20℃～+250℃ | 针阀自动关闭压力 | ≥0.3MPa |
| 接液材质 | 20、304、316或按用户要求 | 非接液材质 | 碳钢 |
| 伴热蒸汽夹套接头 | R3/8（外螺纹）或按用户要求 | 伴热蒸汽压力 | ≤1.0MPa |
| 连接法兰 | HG/T20592-2009，HG/T20615-2009或按用户要求 | ||

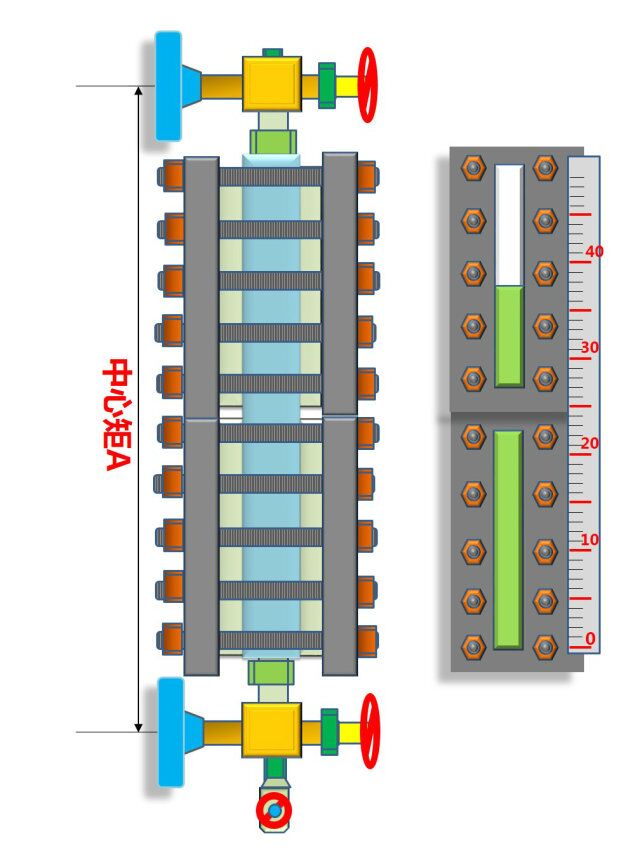

| 测量范围（法兰中心距L） | 500mm，800mm，1100mm，1400mm，1700mm或按用户要求设计 | ||

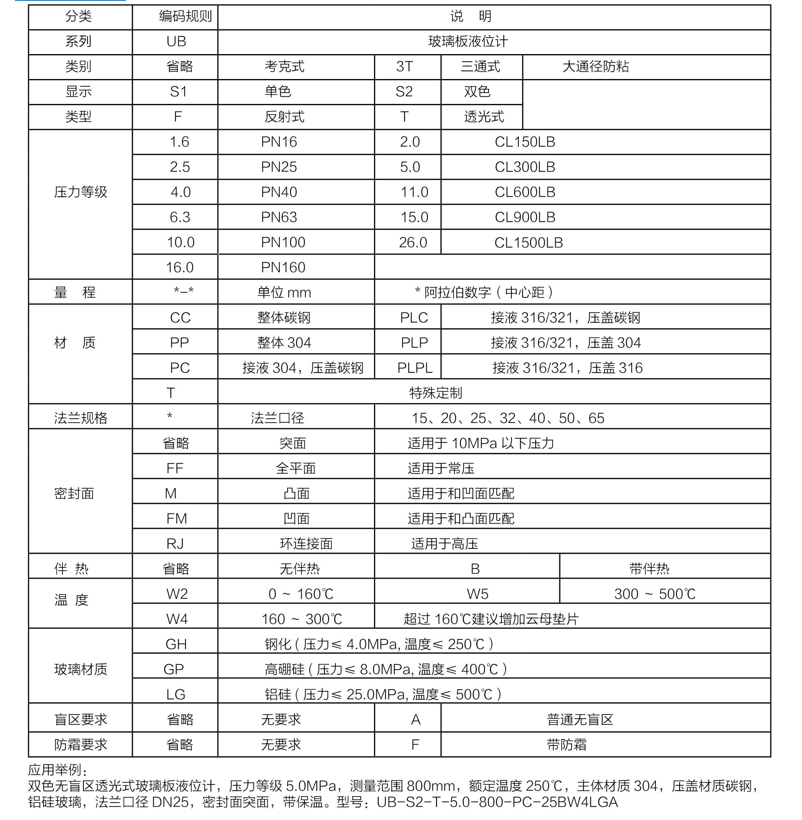

| 产品参数 | ||||
| 型号 | 说明 | |||
| UB | 亚峰玻璃板液位计 | |||
| 类别 | 省略 | 考克式 | 3T | 三通式 |
| D | 大通经 | |||
| 显示分类 | s1 | 单色 | s2 | 双色 |
| 类 型 | F | 反射式 | T | 透射式 |
| 压力等级（MPa) | 1.6 | PN1.6 | 6.3 | PN6.3 |
| 2 | CL150LB | 10 | PN10.0 | |
| 2.5 | PN2.5 | 11 | CL600LB | |
| 4 | PN4.0 | 15 | CL900LB | |
| 5 | CL300LB | 16 | PN16.0 | |
| 量程 | 量程mm | |||
| 材质 | CC | 整体碳钢 | ||
| PP | 整体 304 | |||
| PC | 接液 304，压盖碳钢 | |||
| PLC | 接液 316/321，压盖碳钢 | |||
| PLP | 接液 316/321，压盖 304 | |||
| PLPL | 接液 316/321，压盖 316 | |||
| 法兰规格 | 15 | DN15 | 40 | DN40 |
| 20 | DN20 | 50 | DN50 | |
| 25 | DN25 | 65 | DN65 | |
| 32 | DN32 | FF | 全平面 | |
| 法兰密封面 | 省略 | 突面 | RJ | 环连接面 |
| M | 凸面 | |||
| FM | 凹面 | |||
| 保温 | 省略 | 无 | ||
| B | 带 | |||
| 温度 | W2 | 0-250 | ||
| W4 | 0-400 | |||
| W5 | 0-500 | |||
| 玻璃材质 | GH | 钢化 ( 压力≤ 4.0MPa, 温度≤ 250℃） | ||
| GP | 高硼硅 ( 压力≤ 8.0MPa, 温度≤ 400℃） | |||
| LG1 | 铝硅 1( 压力≤ 16.0MPa, 温度≤ 500℃） | |||
| LG2 | 铝硅 2( 压力≤ 20.0MPa, 温度≤ 500℃） | |||
| LG3 | 铝硅 3( 压力≤ 25.0MPa, 温度≤ 500℃） | |||
| 盲区要求 | 省略 | 无 | ||
| A | 普通无盲区 | |||
| B | 单列交错 | |||
| S | 双列交错 | |||
| 防霜 | 省略 | 无 | ||
| F | 带防霜 | |||
| 介质名称： | 接液材质： | ||
| 液表位号： | 法兰规格： | ||
| 量程： | 法兰材质： | ||
| 压力： | 密封面： | ||
| 连接方式： | 连接规格： |
