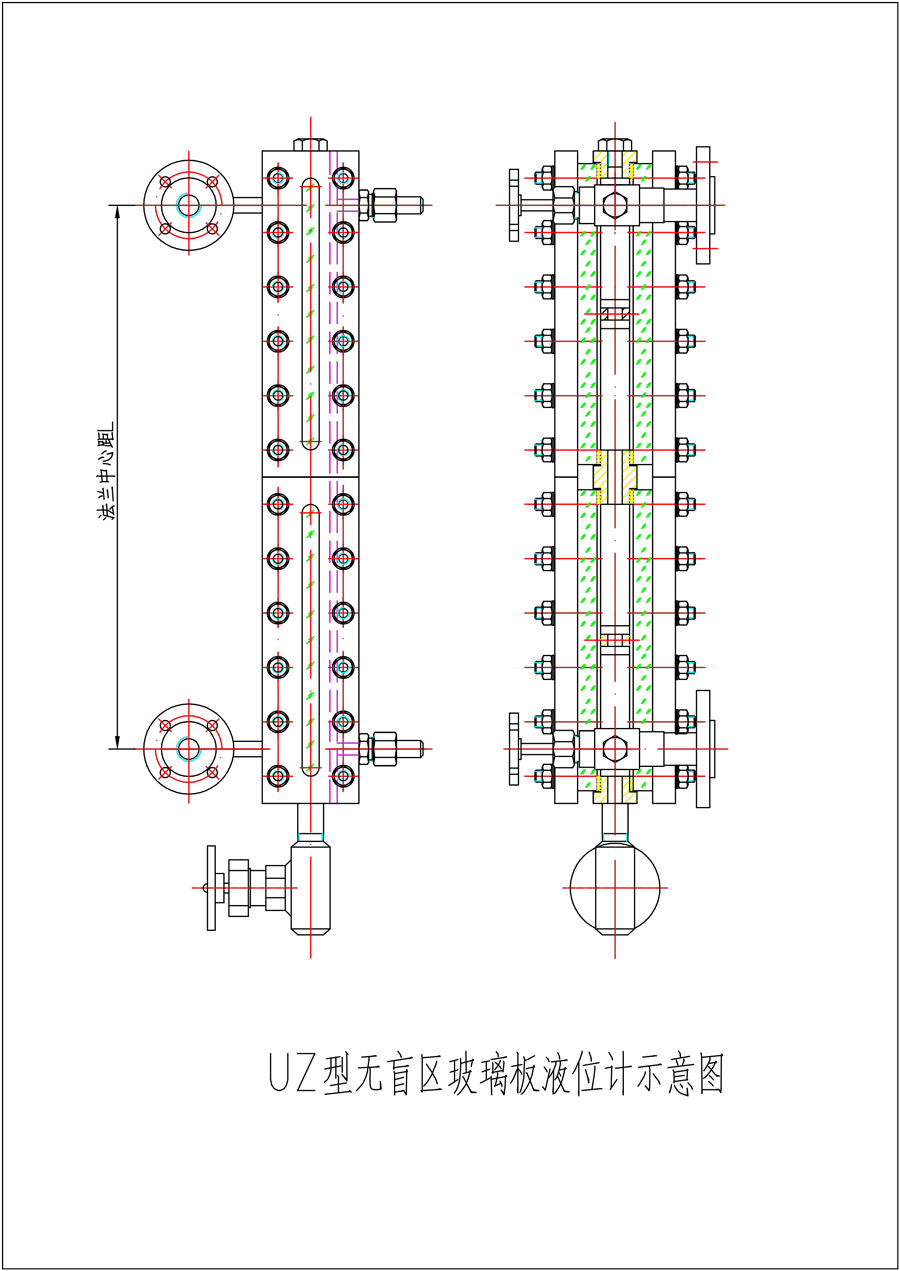

UB整体无盲区玻璃板液位计
概述：UB型无盲区式玻璃板液位计的玻璃板在本体的两侧交错排列，液位可被连续观测，与容器相连的上下法兰均在可视范围内。
概述：UB型无盲区式玻璃板液位计的玻璃板在本体的两侧交错排列，液位可被连续观测，与容器相连的上下法兰均在可视范围内。
| 测量范围（法兰中心距L） | 500mm，800mm，1100m，1400mm，1700mm | 可视范围 | H≥L |
| 公称压力 | ≤4.0 MPa | 工作温度 | -20～+250℃ |
| 接液材质 | 20、304、316或按用户要求 | 伴热蒸汽夹套接头 | R3/8（外螺纹）或按用户要求 |
| 非接液材质 | 碳钢 | 伴热蒸汽压力 | ≤1 MPa |
| 连接法兰 | HG/T20592-2009，HG/T20615-2009或按用户要求 |

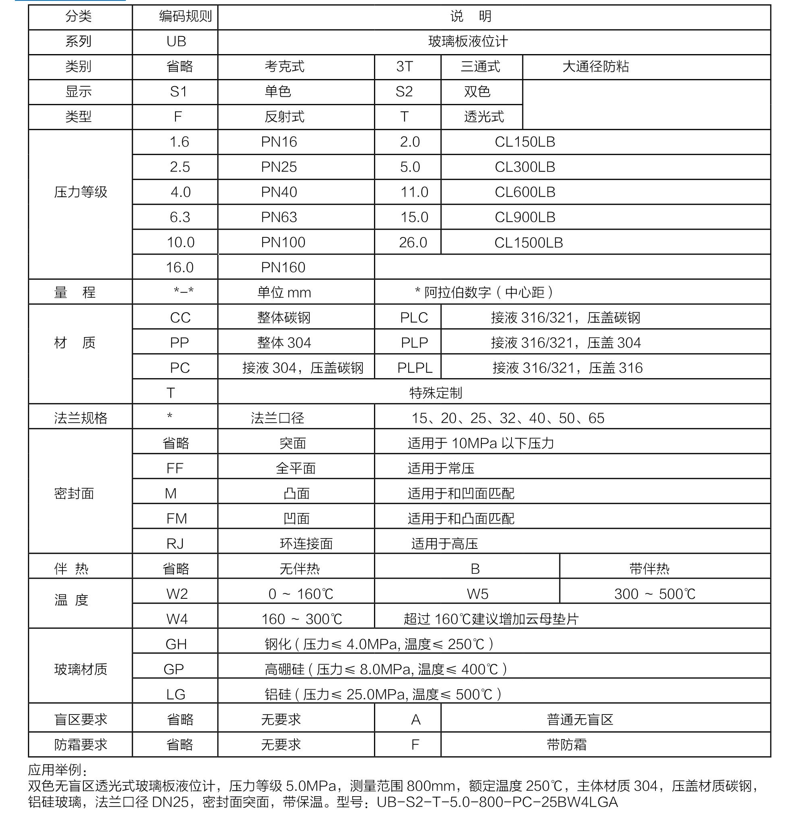

| 产品参数 | ||||
| 型号 | 说明 | |||
| UB | 亚峰玻璃板液位计 | |||
| 类别 | 省略 | 考克式 | 3T | 三通式 |
| D | 大通经 | |||
| 显示分类 | s1 | 单色 | s2 | 双色 |
| 类 型 | F | 反射式 | T | 透射式 |
| 压力等级（MPa) | 1.6 | PN1.6 | 6.3 | PN6.3 |
| 2 | CL150LB | 10 | PN10.0 | |
| 2.5 | PN2.5 | 11 | CL600LB | |
| 4 | PN4.0 | 15 | CL900LB | |
| 5 | CL300LB | 16 | PN16.0 | |
| 量程 | 量程mm | |||
| 材质 | CC | 整体碳钢 | ||
| PP | 整体 304 | |||
| PC | 接液 304，压盖碳钢 | |||
| PLC | 接液 316/321，压盖碳钢 | |||
| PLP | 接液 316/321，压盖 304 | |||
| PLPL | 接液 316/321，压盖 316 | |||
| 法兰规格 | 15 | DN15 | 40 | DN40 |
| 20 | DN20 | 50 | DN50 | |
| 25 | DN25 | 65 | DN65 | |
| 32 | DN32 | FF | 全平面 | |
| 法兰密封面 | 省略 | 突面 | RJ | 环连接面 |
| M | 凸面 | |||
| FM | 凹面 | |||
| 保温 | 省略 | 无 | ||
| B | 带 | |||
| 温度 | W2 | 0-250 | ||
| W4 | 0-400 | |||
| W5 | 0-500 | |||
| 玻璃材质 | GH | 钢化 ( 压力≤ 4.0MPa, 温度≤ 250℃） | ||
| GP | 高硼硅 ( 压力≤ 8.0MPa, 温度≤ 400℃） | |||
| LG1 | 铝硅 1( 压力≤ 16.0MPa, 温度≤ 500℃） | |||
| LG2 | 铝硅 2( 压力≤ 20.0MPa, 温度≤ 500℃） | |||
| LG3 | 铝硅 3( 压力≤ 25.0MPa, 温度≤ 500℃） | |||
| 盲区要求 | 省略 | 无 | ||
| A | 普通无盲区 | |||
| B | 单列交错 | |||
| S | 双列交错 | |||
| 防霜 | 省略 | 无 | ||
| F | 带防霜 | |||
| 介质名称： | 接液材质： | ||
| 液表位号： | 法兰规格： | ||
| 量程： | 法兰材质： | ||
| 压力： | 密封面： | ||
| 连接方式： | 连接规格： |
