UGS/UNS石英管液位计
概述：UGS/UNS系列彩色石英管液位计是采用光学原理及优质的石英管材质组合的液位产品，是普通玻璃板液位计的更新换代产品，广泛应用于石油、化工、电力、冶金等行业各种透明液体容器和锅炉上，如：水、汽油、液化气、液氨、丙烷、丙烯、芳烃、酸等油品和化工原料的液位测量，同时适用于两种不同介质密度的界位测量。彩色液位计安装在各种测量容器上，可直接观测到液位变化，液相显示呈现绿色，气相显示呈现红色，界面测量呈
概述：
UGS/UNS系列彩色石英管液位计是采用光学原理及优质的石英管材质组合的液位产品，是普通玻璃板液位计的更新换代产品，广泛应用于石油、化工、电力、冶金等行业各种透明液体容器和锅炉上，如：水、汽油、液化气、液氨、丙烷、丙烯、芳烃、酸等油品和化工原料的液位测量，同时适用于两种不同介质密度的界位测量。彩色液位计安装在各种测量容器上，可直接观测到液位变化，液相显示呈现绿色，气相显示呈现红色，界面测量呈三色分界面。液、气显示反差很大，在远距离观察、夜间巡视鲜明清晰。它成功地克服了普通板式液位计笨重，密封面积大，易渗漏，显示不清晰和近距离不易颜色观测的缺点。有标准型、保温型（不锈钢护套内加装保温管）、防腐型（接液部分内喷涂聚四氟乙烯）、无盲区全量程型，另同时可以选择加装照明设备，以利于夜间或者在光线不好的地方使用。
技术参数：特制的99.99％SiO2透明石英管，其变形点1077℃，软化点1730℃
抗压强度10MPa,膨胀系数5.5X10-7，经特殊工艺处理后具有耐高温、高压和优良的机械特性。
公称压力：≤10MPa 石英管外径（mm）：Φ24，Φ29，Φ40
额定温度：≤450℃ 伴热蒸汽夹套接口：G1/2”外螺纹或客户指定
测量范围：测量范围由中心距而确定：300,500,800,1100,1400,1700,2000mm，特殊规格请注明尺寸。
自动封闭压力：>0.3MPa
法兰接口：HG/T20592~20635-2009，DN20，DN25等，若采用其他法兰请用户在订货时注明。

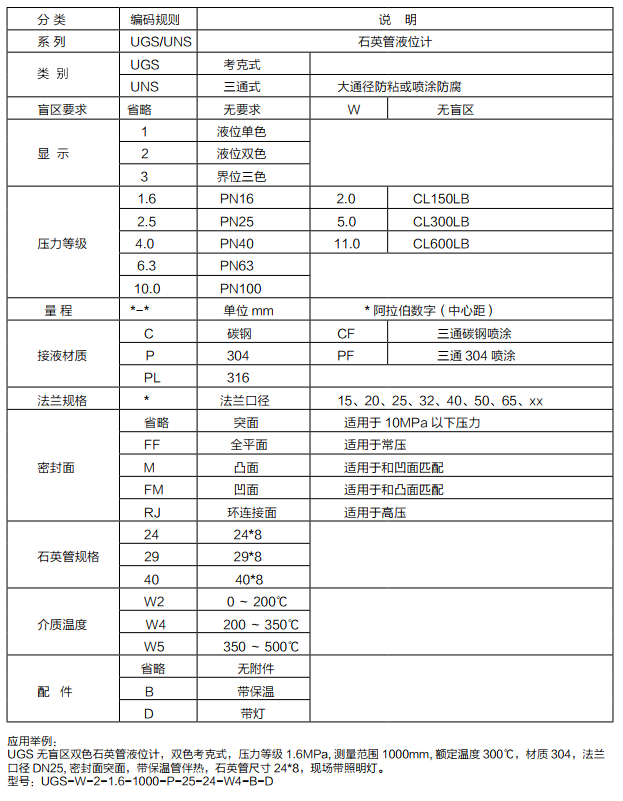

| 型号 | 说 明 | |||
| UGS/UNS | 亚峰石英管液位计 | |||
| 安装形式 | G | 考克式 | N | 三通式 |
| 盲区要求 | 省略 | 无要求 | W | 无盲区 |
| 显示分类 | 1 | 液位单色 | 3 | 界位三色 |
| 2 | 液位双色 | |||
| 压力等级（MPa) | 1.6 | PN1.6 | 10.0 | PN10.0 |
| 2.5 | PN2.5 | 2.0 | CL150LB | |
| 4.0 | PN4.0 | 5.0 | CL300LB | |
| 6.3 | PN6.3 | 11.0 | CL600LB | |
| 量 程 | 量程 mm | |||
| 接液材质 | C | 碳钢 | ||
| P | 304 | |||
| PL | 316L | |||
| CF | 三通碳钢喷涂 | |||
| PF | 三通 304 喷涂 | |||
| 法兰口径 | 15 | DN15 | 50 | DN50 |
| 20 | DN20 | 65 | DN65 | |
| 25 | DN25 | 80 | DN80 | |
| 32 | DN32 | 100 | DN100 | |
| 40 | DN40 | |||
| 法兰密封面 | 省略 | 突面 | ||
| M | 凸面 | |||
| FM | 凹面 | |||
| FF | 全平面 | |||
| RJ | 环连接面 | |||
| 石英管规格 | 24 | 24*8 | ||
| 29 | 29*8 | |||
| 40 | 40*8 | |||
| 介质温度 | W1 | 0-200 | ||
| W2 | 0-350 | |||
| W3 | 0-450 | |||
| 配 件 | B | 保温 | ||
| D | 带灯 | |||
| 介质名称： | 接液材质： | ||
| 液表位号： | 法兰规格： | ||
| 量程： | 法兰材质： | ||
| 压力： | 密封面： | ||
| 连接方式： | 连接规格： |
