YFFZ金属管浮子流量计

概述:YFFZ金属管浮子流量计是我公司研制开发的智能仪表。该流量计将流体流量信号对应模拟电压信号、并转换成4~20mA两线制线性电流信号输出、且加载HART协议通讯,具有高精度,低漂移,抗干扰能力强等特点。并可以实现对仪表的远程组态、监测、维护、及校准等功能。可实现生产过程测量、监督管理。

概述:

YFFZ金属管浮子流量计是我公司研制开发的智能仪表。该流量计将流体流量信号对应模拟电压信号、并转换成4~20mA两线制线性电流信号输出、且加载HART协议通讯,具有高精度,低漂移,抗干扰能力强等特点。并可以实现对仪表的远程组态、监测、维护、及校准等功能。可实现生产过程测量、监督管理。

工作原理:

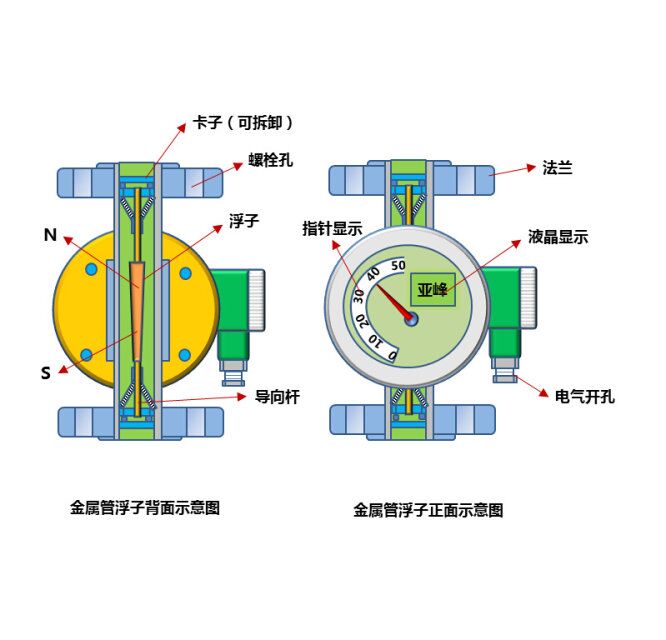

介质流动对浮子产生升力作用,当浮子受到的升力与浮子重力平衡时,浮子停留在某一位置,通过测量浮子的位置即可测出被测介质流量。见图1,浮子内置磁钢与角位移传感器转轴上的磁钢耦合,浮子的上下移动带动角位移传感器转动,输出4~20mA电流信号,并转换成流量值流量计主要由测量器和转换器器两大部分组成,按连接方式可分为垂直安装和水平安装。


主要技术参数:

1 主要参数
工作电压: DC24V;
输出信号:两线制4~20mADC电流输出并加载HART协议通讯
法兰标准: HG/T20592-2009;HG/T20617-2009 (或按用户要求)。
电源引入口:M20×1.5(内螺纹) 或按用户要求
输入阻抗: >100MΩ;
标准负载电阻:250Ω。
公称压力:DN15~DN50为PN≤10.0MPa,DN80~DN100为PN≤6.3MPa(或按用户要求特殊定制)。
精度:1.0% FS、1.5% FS、2.0% FS、2.5% FS、4.0% FS。
介质温度: -40℃~+300℃。
阻尼时间选择:(0~32秒)。
环境温度:-40℃~+70℃(LCD:-20℃~+70℃)。
防爆型式:本安型ExiaⅡCT4,隔爆型ExdⅡCT4 。
防护等级: IP67 。
测量范围
水:2.5 L/h~100000L/h(20℃)。
空气:0.07~1800m3/h(0.1013MPa, 20℃) 。
适用介质粘度
DN15、DN20:η<5mPa.s(FZ15.1,FZ15.2,FZ15.3)
η<30mpa.s(FZ15.4,FZ15.5,FZ15.6,FZ15.7,FZ15.8、FZ20.1、FZ20.2)
DN25、DN40: η<250mPa.s
DN50、DN80、DN100: η<300mPa.s
2 分类
按安装方式分类:分为垂直安装型何水平安装型、
按适用介质分类:
基本型:适用于液体测量。
阻尼型:适用于气体及蒸汽测量。
防腐型:内衬聚四氟乙烯,适用于腐蚀性介质的测量。
夹套型:用于介质需要保温或冷却场合。
注:(防腐、夹套无水平安装型式


型号说明
YFFZ亚峰智能金属管浮子流量计
口径-X管道口径用阿拉伯数字表示,例如DN100mm可以表示为-100
压力-1.61.0   1.6   2.0   2.5   4.0   6.3   6.3以上
安装类型l1下进上出l2上进下出
T1下进上横出T2下横进上横出
T3右进左出T4左进右出
T5水平弹簧式
显示形式z指针型
Y液晶显示型
电源0
1锂电池供电
224VDC两线制
随加机构0W高温型
J夹套型
Z阻尼型
材质P304PL316L
P1321F防腐型
输出
Y带远传
报警
无报警
B-X报警,X为报警点数
通讯
H带通讯
防爆等级
无防爆要求
a本安型 Exia IIT1~T6
b隔爆型 Exd IIBT1~T6
附件
E数码管积算仪
F液晶积算仪



介质名称:
工作压力(液体可不填写):
工作温度(液体可不填写):
密度:
制造量程:
法兰标准:
